（1）电晕处理系统框图见图1。三相交流电（380V）经整流单元被整流成直流电，再经逆变单元将直流电逆变为16～40kHz的高频交流电，然后经高压变压器将高频交流电升压，变成25kV高频高压交流电，该高频高压交流电供给电晕电极。

图 1 电晕处理系统框图

（2）电晕工作过程。将高压高频发生器产生的高压高频电能通过电晕放电电极对电晕处理辊放电，在放电电极和电晕辊之间形成高压电场。高压电能轰击在电极和电晕辊之间运行的塑料薄膜的表面，使其链状分子断裂，薄膜表面粗化，从而增大薄膜的表面张力，改善薄膜的粘合性能和印刷性能。简而言之，就是增加了薄膜表面的粗糙度和摩擦力，以便于后续工艺流程的整齐收卷，分切和印刷上色。

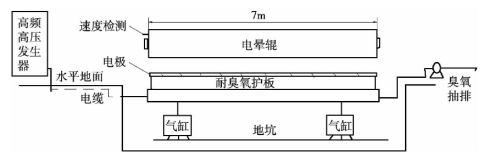

（3）电晕处理系统主要部件。高压发生器、电缆、电极、耐臭氧的电极护板、电晕处理辊、电晕辊速度检测器与臭氧排放风机（图2）。

图 2 电晕处理系统主要部件

（4）电晕处理系统工作过程。当薄膜生产线开始运行正常后，塑料薄膜以生产速度（360m/min）贴在电晕辊下表面高速运行，这时可操作气缸推动电极架向上运动至预定的位置。再操作电极施放出高频高压电弧，对高速运动中的的塑料薄膜表面进行高压轰击。经过高压轰击处理的塑料薄膜表面的粗糙度增加，相对之间就不易滑动。因此就可以整齐的收卷、分切和印刷上色。
